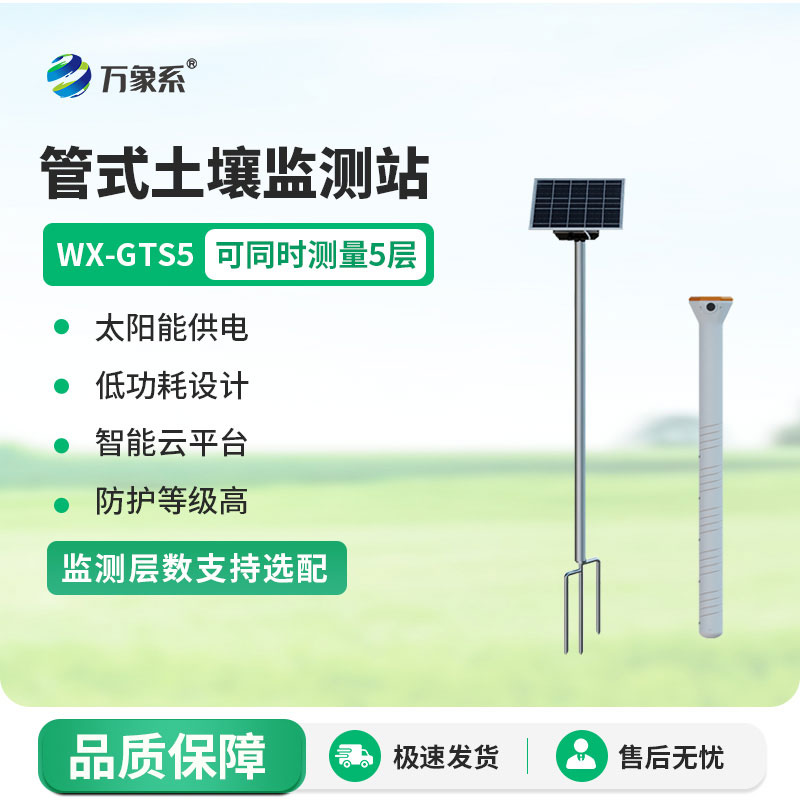

一、五層管式土壤墑情監測儀產品概述

   五層管式土壤墑情監測儀又稱五層土壤墑情監測站， 多層土壤墑情監測站，五層管式土壤墑情監測儀是一種高精度、高靈活度的土壤墑情監測設備，可實現24小時不間斷的對不同深度的土壤水分、土壤溫度進行監測。

      WX-GTS5管式土壤墑情監測儀（具備省級CMA證書）是一款基于介電常數原理而研發的傳感器，可以針對不同土層的水分、溫度含量進行快速、準確、全面監測。該傳感器監測層數支持定制，最低可測三層土壤溫濕度，最高可測十層土壤溫濕度。
      該產品可快速、全面了解土壤墑情信息，為抗旱救災提供決策支持，最大限度地減輕災害損失。產品采用標準的Modbus-RTU485通信，支持二次開發。
      產品適用于農業農村局、高校、科研院所、水利局、環保局、企事業單位。
      二、產品特點
      1、外殼采用PVC塑料管，內部發射近1G赫茲的高頻探測波，可以穿透塑料管，有效感知土壤環境。
      2、不受土壤中鹽離子的影響，化肥、農藥、灌溉等農業活動不會影響測量結果，數據精準。
      3、傳感器的電極沒有直接與土壤接觸，避免電力對土壤及土壤中的植物的干擾。
      4、產品采用標準的Modbus-RTU485通信模式，通信不限距離。
      5、支持10-30V寬電壓充電。
      6、一體式可同時監測五層土壤溫濕度。
      三、技術參數
      1、工作溫度：-40℃-80℃
      2、土壤濕度：0～100%（±5%）
      3、土壤溫度：-15℃～35℃（±0.5℃）
      4、測點間距：10cm
      5、供電方式：10-30V寬直流供電
      6、外殼：PVC塑料管
      7、防護等級：地面以下部分IP68
      8、輸出信號：RS485(Modbus協議)
      9、功耗：0.96W
      四、設備安裝說明
      1、使用土鉆在合適的位置打孔
      1.1將土鉆豎直于地面，雙手緊握手柄順時針下壓慢速轉動。（注意：不要太用力，務必慢速多轉幾圈，防止鉆頭跑偏至孔洞打歪）
      1.2.將取土鉆從孔洞中取出，放入桶中將土鉆中的土收集到桶中用以下一步和泥漿。（注意：因?yàn)榈谝汇@土因?yàn)殡s質過多故不做收集）
      1.3.反復持續上述打孔、取土，并在此過程中嘗試性地將傳感器輕放入孔洞中（請勿將設備用力觸底），以測試孔洞的深度是否合適；若有卡頓，則使用土鉆修正，保證傳感器放入、取出都比較順暢；直到孔深與傳感器所標識的安裝位置齊平，打孔完成
      2.制作泥漿
      2.1挑出土鉆取出的土壤中的雜質，石子、草根、不容易溶解的土塊等。將土壤搓細，以便和泥漿
      2.2倒入適量水，充分?jǐn)嚢柚琳吵頎睿蝗劳聊酀{一般不能稠于“芝麻醬”狀；和泥漿完成
      3.灌漿安裝
      3.1將泥漿緩慢倒入孔洞，大概到孔洞1/2的位置；可根據實際情況酌情增減
      3.2將傳感器慢慢放入孔洞中，向一個方向慢慢轉動并下壓，速度過快可能會導致氣泡不能被完全排出（注意：再轉動下壓的過程中不可以上拔傳感器，防止氣體再次吸入孔中）
      3.3當傳感器安裝到正確的深度后，設備周圍會溢出一些泥漿，灌漿完成; 此時傳感器安裝深度與洞口齊（注意：將傳感器周圍3CM以外多余的泥漿清除，防止結塊影響水分下滲）
